Устройство · узлы · связи

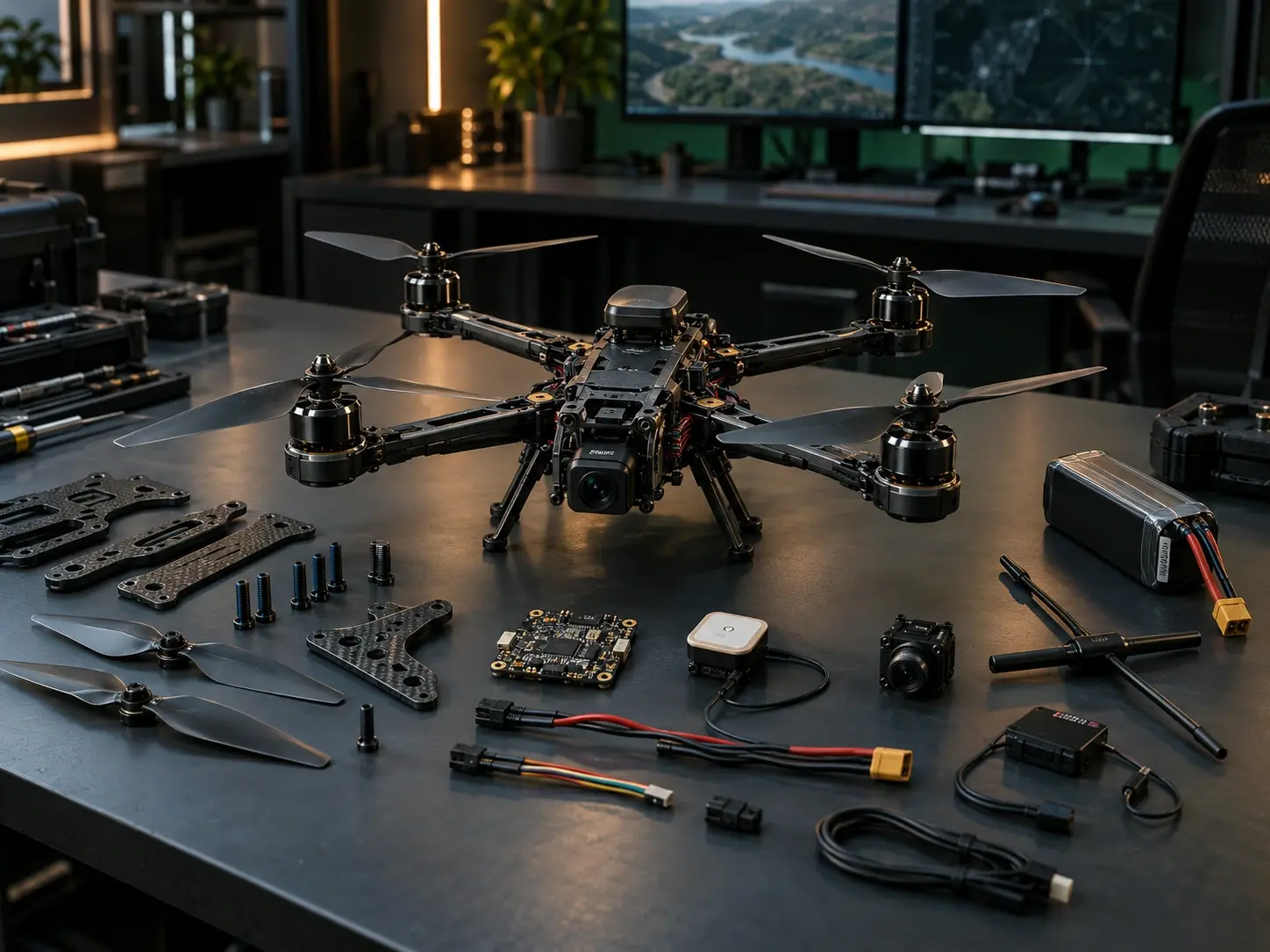

Как устроен БПЛА: основные узлы и системы
БПЛА состоит из нескольких связанных систем. Конструкция удерживает оборудование, питание даёт ему энергию, датчики отслеживают состояние аппарата, полётный контроллер обрабатывает данные и формирует команды, а связь соединяет БПЛА с наземной частью.
01 · Из чего состоит БПЛА
БПЛА — это несколько систем сразу
Если разбирать БПЛА по устройству, на борту обычно выделяют семь основных подсистем. Отдельно работает наземная часть.
На бортуОсновные подсистемы
планер / рамасиловая установкасистема питаниясистема управлениясистема навигациисистема связиполезная нагрузка
БПЛАСам БПЛА
На борту находятся конструкция, силовая установка, система питания, электроника, связь и полезная нагрузка.
≠
БАСВся беспилотная система
БАС — более широкое понятие. В неё могут входить сам БПЛА, наземная станция, канал передачи данных, программное обеспечение и другое оборудование.
МультироторРама, несколько двигателей и пропеллеров; движение меняется за счёт тяги отдельных моторов.
Самолётный БПЛАФюзеляж, крыло, хвостовое оперение, двигатель и аэродинамические органы управления.
VTOLСовмещает вертикальный взлёт с самолётной схемой и может иметь подъёмные и маршевые двигатели.
02 · Конструкция и питание
Как энергия превращается в тягу
В электрическом БПЛА энергия проходит от источника питания через распределение и регулятор к двигателю, а затем к пропеллеру.
Аккумулятор → PDB → BEC / ESC → двигатель → пропеллер → тяга
Схема показывает общий принцип работы узлов и не заменяет электрическую схему конкретного аппарата.
01
Аккумуляторхранит электрическую энергию02
PDBраспределяет питание03
BECпитает низковольтную электронику04
ESCуправляет электродвигателем05
Двигательсоздаёт вращение06
Пропеллерсоздаёт тягуЧто делает ESC
ESC — электронный регулятор двигателя. Полётный контроллер передаёт команду, а ESC преобразует её в управление работой электродвигателя. В бесколлекторной системе он управляет фазами двигателя.
У крупных БПЛА силовая установка может быть другой
В крупных БПЛА могут использоваться двигатели внутреннего сгорания. Гибридная силовая установка может сочетать двигатель, генератор, электромоторы и аккумулятор.
Планер, рама, фюзеляж, крыло и хвостовое оперение+
Планер образует основу аппарата. Рама соединяет узлы мультиротора, фюзеляж размещает оборудование самолётного БПЛА, крыло создаёт подъёмную силу, а хвостовое оперение помогает сохранять устойчивость и управлять полётом.
Материалы конструкции и бортовая проводка+
Материал конструкции влияет на массу, прочность, жёсткость и устойчивость к вибрациям. Кабели и разъёмы соединяют электронные и силовые узлы и образуют бортовую электрическую сеть.
алюминиевые сплавыуглепластикстеклопластик / стекловолокнокомпозитыпластикисталь
03 · Управление, навигация и связь
Как аппарат понимает своё состояние и выполняет команду
Датчики показывают, что происходит с аппаратом. Полётный контроллер обрабатывает эти данные и передаёт команды исполнительным узлам.
Полётный контроллерполучает данные → оценивает состояние → передаёт команды
IMUгироскоп + акселерометр; движение и ориентация
GNSS / GPS / ГЛОНАССкоординаты и, в зависимости от системы, скорость
Компас / магнитометрнаправление курса
Барометрпомогает оценивать высоту
Полётный контроллер управляет полётом
Полётный контроллер собирает данные о движении, ориентации и положении БПЛА, оценивает его состояние и передаёт команды исполнительным устройствам. У мультиротора команды идут в ESC, у самолётной схемы — также в сервоприводы.
Полётный контроллерНепосредственное управление полётом
Отвечает за стабилизацию и быстро передаёт команды исполнительным механизмам.
Бортовой компьютерДополнительная обработка данных
Может выполнять машинное зрение, обработку изображения и другие ресурсоёмкие вычислительные задачи.
Автопилот
Автопилот использует данные навигационных датчиков и может выполнять заранее заданную программу движения. RTK может применяться для более точного позиционирования.
Управляющая командак исполнительному узлу
операторпульт / передатчикрадиоканалприёмникполётный контроллерESC / сервоприводмеханизм
Телеметрияпараметры обратно
бортовые датчикиполётный контроллертелеметрияпередатчикрадиоканалназемная станция
Видеотрактизображение
камеравидеопередатчикантеннавидеоприёмникэкран / наземное устройство
04 · Полезная нагрузка и потоки данных
Энергия, управление и данные работают одновременно
Энергия питает узлы, управляющие команды приводят механизмы в действие, а данные идут от сенсоров к бортовой электронике и наземной части.
Полезная нагрузка
Полезной нагрузкой называют оборудование, которое БПЛА несёт для своей задачи: получения данных, наблюдения, измерений или другой работы.
Камераснимает фото и видео
Тепловизорфиксирует данные в инфракрасном диапазоне
Лидарсобирает пространственные данные
Другие сенсорысобирают данные под конкретную задачу
Подвес и бортовая обработка
Подвес удерживает сенсор, а гиростабилизированная платформа уменьшает влияние движения и вибраций. Отдельный бортовой компьютер может обрабатывать изображение, в том числе с помощью машинного зрения и нейросетевых моделей.
оператор или автопилотуправляющая системаполётный контроллерESC / сервоприводыисполнительный механизм
сенсор / камераконтроллер / бортовой компьютертелеметрия / видеотрактназемная станцияоператор
Что делает каждый узел
Основные узлы
Коротко о назначении основных элементов БПЛА.
Планер / раманесущая конструкция
Крылосоздание подъёмной силы
Фюзеляжразмещение бортового оборудования
Аккумуляторхранение энергии
PDBраспределение питания
BECпитание низковольтной электроники
ESCуправление электродвигателем
Электродвигательсоздание вращения
Пропеллерсоздание тяги
Полётный контроллеробработка данных и формирование команд
IMUдвижение и ориентация; включает гироскоп и акселерометр
Гироскопугловое движение
Акселерометрускорение
GNSS / GPS / ГЛОНАССкоординаты и спутниковое позиционирование
Компас / магнитометрнаправление курса
Барометроценка высоты
Сервоприводмеханическое перемещение элемента
Приёмникполучение управляющего сигнала
Передатчикпередача сигнала по радиоканалу
Телеметриявозврат параметров системы
Видеотрактпередача изображения
Камераполучение изображения
Подвесудержание и стабилизация сенсора
Бортовой компьютердополнительная обработка данных
Наземная станцияпоказывает данные и помогает работать с системой
Кабелисоединение разнесённых узлов
Разъёмыэлектрическое соединение модулей
Частые вопросы
Главное без лишней теории
Короткие ответы на основные вопросы об устройстве БПЛА.
Из каких основных частей состоит БПЛА?+
Обычно в БПЛА есть несущая конструкция, силовая установка, питание, полётный контроллер, навигационные датчики, связь и полезная нагрузка. Точный набор зависит от типа аппарата.
Что является «мозгом» БПЛА?+
За непосредственное управление полётом обычно отвечает полётный контроллер: он получает данные датчиков, оценивает состояние аппарата и передаёт команды исполнительным механизмам.
Зачем БПЛА нужен ESC?+
ESC связывает управляющую электронику и электродвигатель: получает команду от полётного контроллера и управляет работой бесколлекторного двигателя.
Чем IMU отличается от GNSS?+
IMU измеряет движение и ориентацию с помощью инерциальных датчиков, а GNSS определяет положение аппарата по спутниковой навигации.
Что делает барометр в БПЛА?+
Барометр измеряет атмосферное давление и используется системой для оценки изменения высоты.
Почему канал управления и видеотракт разделяют?+
Канал управления передаёт команды, телеметрия возвращает параметры работы, а видеотракт передаёт изображение. Это разные потоки данных.
Что такое полезная нагрузка?+
Это оборудование, которое БПЛА несёт для своей задачи: например камера, тепловизор, лидар или другой сенсор.
БПЛА и БАС — это одно и то же?+
Нет. БПЛА — это сам летательный аппарат, а БАС — весь комплекс: БПЛА, наземная станция, связь, программное обеспечение и другое оборудование.
Все ли БПЛА устроены одинаково?+
Нет. Набор основных систем похож, но устройство мультиротора, самолётного БПЛА и VTOL заметно отличается.
